Что такое магнитный сепаратор. Принцип работы

Магнитный сепаратор для сыпучих материалов повышает эффективность процесса очистки и подготовки сырья, а также защищает от поломок другую технику. В нашей статье обсудим виды сепараторов для горнодобывающей отрасли и рассмотрим принцип работы каждого из них.

Сепаратор — что это

Сепаратором называется оборудование, которое разделяет минеральное сырье на компоненты. Магнитная сепарация происходит на основании того, что материалы по-разному реагируют на магнитное поле: металлические частицы меняют траекторию движения и извлекаются из общей массы, а частицы без примесей металла проходят дальше.

Особенности магнитных сепараторов — это:

• эффективная работа;
• простая и удобная в использовании конструкция;
• возможность проведения тонкой настройки;
• надежность.

Для чего применяются в горнодобывающей отрасли

Работа магнитного сепаратора сосредоточена на отделении магнитных материалов от немагнитных, чтобы достичь ряда целей:

• Происходит обогащение руды и повышается качество готовой продукции, потому что удаляются металлические примеси или извлекается целевой материал.
• Предотвращается попадание магнитного материала в работающее оборудование, которое, в свою очередь, может вызвать преждевременный выход из строя или быстрый износ техники.

Техника используется на разных этапах горнодобывающих процессов, включая дробление и сортировку. Магнитная сепарация — это универсальная и экологичная операция, не требующая высоких энергозатрат.

Принцип работы

Ключевую роль в устройстве магнитного сепаратора играет магнитная система, состоящая из постоянных магнитов или электромагнитов. В наиболее мощных установках используются электромагниты, однако современные постоянные магниты также позволяют достичь высоких значений магнитной индукции.

Упрощенный принцип действия оборудования следующий:

• Поток материала (сыпучая смесь или поток пульпы) поступает в зону магнитного поля.
• Под действием магнита происходит разделение на магнитный и немагнитный материал.
• Целевой продукт продолжает движение по технологической линии, а примеси выводятся из процесса.

Что касается железоотделителей, частицы металла удаляются из магнитной зоны вручную или автоматически.

Магнитная сепарация осуществляется в несколько этапов. Вначале работает магнит слабой мощности, чтобы извлечь ферримагнитные и ферромагнитные частицы. Затем подключается магнит средней мощности, улавливая элементы с парамагнетизмом. А в конце используется мощный магнит — извлекаются частицы с незначительными магнитными свойствами. Если в смеси преобладают компоненты с сильным магнетизмом, можно ограничиться первым шагом — задействовать слабый магнит.

Виды сепараторов для горнодобывающей промышленности

В горнодобывающей отрасли свое применение нашли несколько видов техники. Действие магнитного сепаратора тесно связано с его конструкцией.

Валковые сепараторы

В валковых сепараторах сырье разделяется на основании разных размеров и формы. Оборудование имеет валки с выступами: желобами или ребрами. Они вращаются, и поступающие компоненты разделяются на крупные и мелкие фракции.

Валковые сепараторы используются с целью:

• сухого магнитного обогащения слабомагнитных руд;
• доводки концентратов;
• обезжелезивания смесей.

В АО «Горные машины» можно заказать валковые сепараторы как электромагнитные, так и с постоянным магнитом. Принцип действия магнитного сепаратора с постоянным магнитом подойдет для сухого, мокрого обогащения.

Барабанные сепараторы

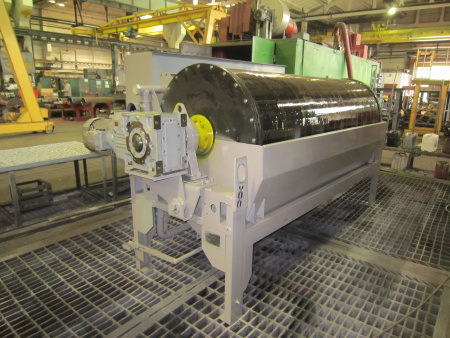

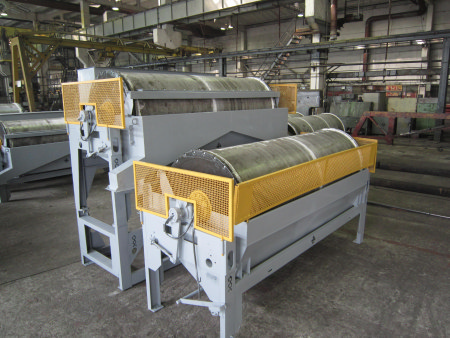

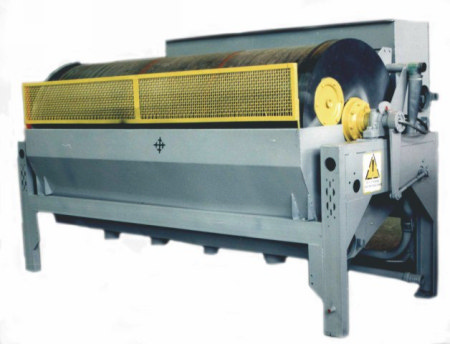

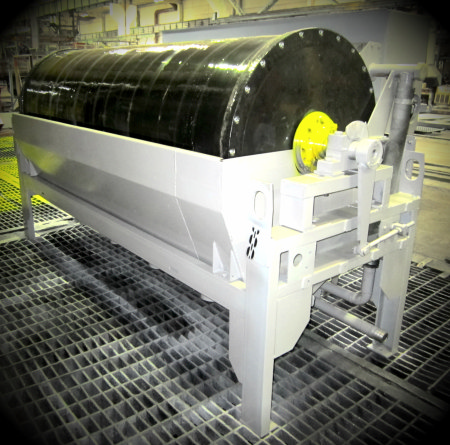

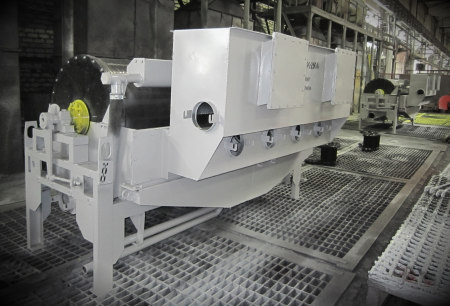

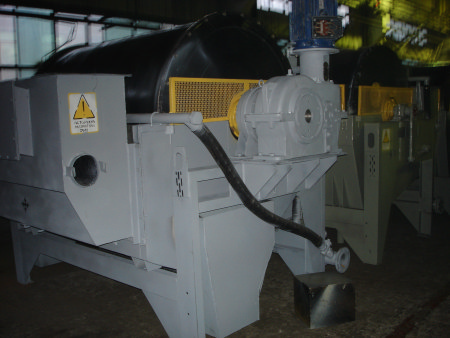

В основе этого типа оборудования для сепарации — вращающийся барабан, внутри которого смонтирована магнитная система. Частицы из общего потока, обладающие магнитными свойствами, притягиваются к внешней поверхности барабана, а впоследствии отделяются от него. Барабанные сепараторы применяются для удаления магнитовосприичивых материалов, что защищает другие устройства в технологической цепочке, а также в процессах обогащения руды.

В каталоге АО «Горные машины» вы найдете барабанные сепараторы на постоянных магнитах и электромагнитные. Например, модель ПБМ-ПП-150/200 используется для обогащения методом мокрой сепарации сильномагнитных руд и материалов размером до 1 мм. На выходе образуются два продукта: магнитный и немагнитный.

Колесные сепараторы

Колесные сепараторы используются для обогащения углей, антрацитов и сланцев. В процессе выделяются концентрат и отходы обогащения. Сепараторы оборудованы приемником с лотком, где производится возвратно-поступательное движение и перемешивание суспензии.

Магнитно-гравитационные

Магнитно-гравитационный сепаратор перерабатывает тонкоизмельченные, дисперсные ферромагнитные материалы и помогает реализовать доводку рядовых концентратов для отделения фракций металлов.

Как устроен магнитный сепаратор? Рассмотрим на примере электромагнитного сепаратора: на электромагнитные катушки поступает электрический ток (его сила регулируется на блоках управления), и в рабочей зоне образуется магнитное поле установленной напряженности. Исходная смесь подается через питающую трубу и равномерно распределяется по корпусу. Начинается работа электромагнитного поля: ферромагнитные частицы реагируют на него и выступают на поверхность плотным слоем. Через приспособление поступает промывная вода, которая выводит в сливной желоб немагнитные компоненты. А магнитные материалы выходят через патрубок и собираются в емкость.

Размагничивающие аппараты

Задача этой категории оборудования — снижение остаточной намагниченности сильномагнитных частиц (сюда относятся магнетит, ферросилиций и другие). Этот процесс влияет на повышение эффективности фильтрации, обесшламливания и классификации.

По конструкции размагничивающий аппарат — это труба из немагнитного материала, оснащенная секциями из электромагнита. Элементы расположены так, что индукция переменного магнитного поля постепенно снижается. Одна из частей оборудования — конденсатор, который сокращает потребляемую мощность. Особенность техники в том, что отсутствуют движущиеся детали. Поэтому в специальном обслуживании устройство не нуждается.

Размагничивающие аппараты:

• Поддерживают высокую напряженность поля. Это самый важный параметр в процессе размагничивания.
• Обеспечивают плавное уменьшение переменного поля. Магнитный импульс ослабевает постепенно, благодаря чему магнитная структура распределяется более однородно.
• Удерживают идеальную частоту размагничивания. В устройствах поддерживается баланс между высокими и низкими частотами.

Размагничивающие аппараты имеют разную мощность. Этот показатель нужно выбирать, ориентируясь на тип обрабатываемого сырья и объемы производства.

Преимущества заказа оборудования в АО «Горные машины»

Наша компания практикует индивидуальный подход к каждому заказчику, предлагая ряд преимуществ:

• Грамотный подбор оборудования для добычи,  переработки, транспортировки горных пород.
• Консультации специалистов, получивших высшее образование в сфере горного дела и имеющих опыт подбора и непосредственной эксплуатации оборудования на крупнейших производственных площадках России и стран СНГ. Экспертное мнение наших профессионалов — ключ к решению поставленной задачи.
• Скорость обработки заявок — до 24 часов.
• Вся продукция проходит сертификацию и сопровождается необходимыми документами.
• Оригинальные запчасти, расходные материалы.
• Сохранение гарантии на оборудование, предоставляемой заводом-изготовителем.
• Обслуживание — сервисные и гарантийные работы, ремонт — производят квалифицированные инженеры.
• Выгодные цены и тарифы на доставку оборудования.

АО «Горные машины» поставляет продукцию более чем в 19 стран мира. По дилерским контрактам с нами сотрудничают более 60 заводов-изготовителей горнодобывающего оборудования. Магнитные сепараторы можно приобрести, обратившись в наши офисы в Москве, Красноярске, Бишкеке, Астане. Полный перечень предлагаемой продукции представлен в каталоге. Заявки обрабатываются в течение суток, ваш заказ будет доставлен в полном объеме и в установленные сроки.
