Блок-бокс трансформаторная подстанция трансформаторная подстанция

Блок-бокс трансформаторной подстанции представляет из себя подстанцию, встроенную в модульное здание, как правило из сэндвич панелей. На объект данный вид поставляется в полностью готовом виде — отдельных блоков — модулей.

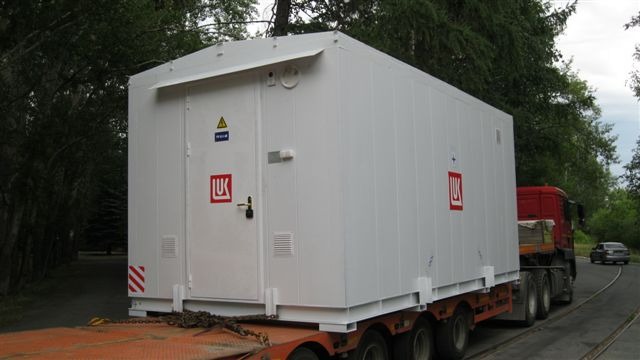

Размер модуля зависит от мощности подстанции, количества силовых трансформаторов и отходящих линий. Подстанция может быть изготовлена в виде одиночного модуля или состоять из двух-трех блоков. Габариты одного блока и его вес согласованы с существующими ограничениями при транспортировке автомобильным или железнодорожным транспортом.

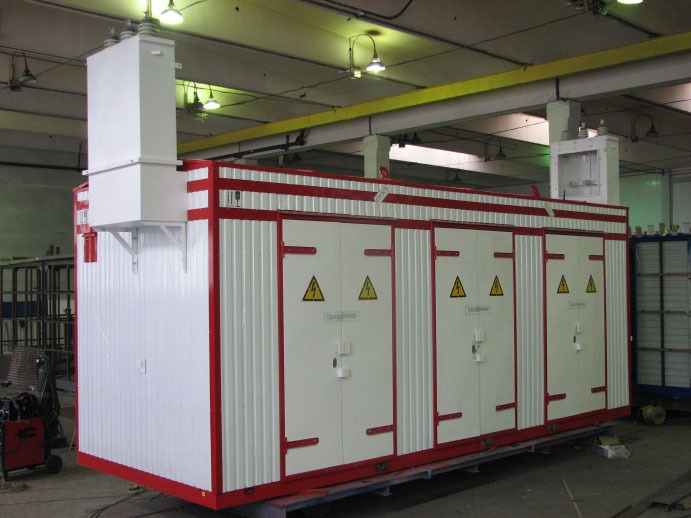

Блок бокс конструктивно представляет собой жесткую металлоконструкцию, утепленную «сэндвич»-панелями. Толщина панелей выбирается в соответствии с климатическими условиями, в которых будет эксплуатироваться подстанция. Блокбокс имеет наружные ворота для вката и выката трансформаторов, одностворчатые двери для обслуживания. Площадки и лестницы поставляются комплектно.
В блок-модуле смонтирована система рабочего и аварийного освещения, система ремонтного питания пониженным напряжением система охранной и пожарной сигнализации. Имеется наружное освещение.

Вентиляция естественная, вентиляционные решетки снабжены утепленными клапанами. По требованию заказчика устанавливается система принудительной вентиляции. Обогрев подстанции — электрический, с автоматическим поддержанием заданной температуры.
