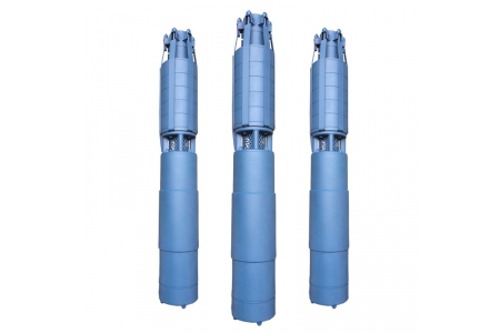

Насосы ЭЦВ с приводом от погружного электродвигателя

Погружные скважинные насосы типа ЭЦВ состоят из асинхронного погружного электродвигателя и одно/многоступенчатого центробежного насоса, соединенных между собой жесткой муфтой.

Жидкость подаётся через подвод, расположенный между насосом и электродвигателем и защищённый от попадания крупных механических частиц сетчатым фильтром.

Расшифровка обозначения «ЭЦВ»:

Э – с приводом от погружного электродвигателя

Ц – насос центробежный

В – предназначен для подачи воды

Насосы ЭЦВ широко представлены на рынке. Это один из наиболее распространённых в России скважинных электронасосных агрегатов. Благодаря простоте конструкции и низкой стоимости данный вид насосов эксплуатируется на большинстве предприятий водного хозяйства РФ, в системах водоснабжения населённых пунктов.

Широкий диапазон размеров от 4 до 12 дюймов позволяет предлагать наиболее подходящие для наших потребителей решения, позволяющие экономить энергию, уменьшать эксплуатационные расходы и снижать воздействие на окружающую среду.

Насосы ЭЦВ имеют следующие преимущества:

• Простота установки и эксплуатации
• Применение электродвигателя и насосной части одного диаметра для эксплуатации без охлаждающего кожуха
• Возможность разборки/сборки насоса при необходимости без применения специального инструмента
• Устойчивая работа при нестабильных параметрах электросети.

Двигатель прост в эксплуатации и не требует проверки заполнения специальной жидкостью. Заполнение происходит водой при установке насоса в скважину.

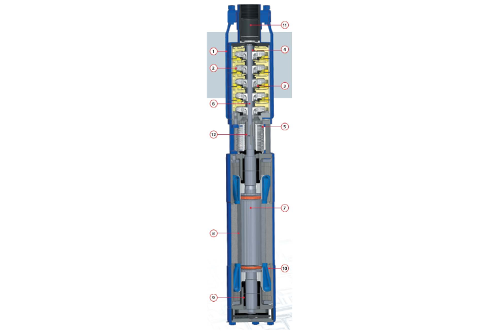

ЭЦВ ­- это надежность плюс простота монтажа и эксплуатации:

1. Корпус изготовлен из толстостенной стальной трубы и обеспечивает максимальную жесткость и прочность конструкции;
2. Рабочее колесо с гидравлической разгрузкой уменьшает силы, действующие на осевой подшипник электродвигателя, что значительно увеличивает ресурс;
3. Запатентованная конструкция пластмассовых рабочих колёс, армированных нержавеющей сталью, значительно повышает срок службы насоса;
4. В насосе используются восьмигранные подшипники для лучшего отвода песка;
5. Встроенный фильтр на входе в насос;
6. Валы насоса и электродвигателя изготовлены из нержавеющей стали;
7. «Беличья клетка» ротора электродвигателя выполнена из меди для увеличения эффективности и надежности электродвигателя при работе в сложных условиях;
8. Увеличенная длина статора и ротора повышает надёжность электродвигателя, снижает чувствительность к перепадам напряжения и улучшает условия охлаждения;
9. Осевую нагрузку воспринимает самоцентрирующийся упорный подшипник;
10. Обмоточный провод с высокотемпературной изоляцией (до 100°С) используется в качестве стандартного, что снижает чувствительность двигателя к перепадам напряжения, увеличивает ресурс;
11. Встроенный обратный клапан предотвращает гидроудары и обратное вращение насоса.

Водозаполненный электродвигатель не требует применения специальных жидкостей и автоматически заполняется водой после установки в скважине.

Для применения насосных частей и электродвигателей одного диаметра размерный ряд двигателей значительно расширен - типоразмер 8’’ начинается с 15кВт, а 10’’ ‐ с 30кВт.
