ДСА на базе ЩД 10 дробильно-сократительный агрегат

Дробильно-сократительные агрегаты (ДСА) на базе Щековых дробилок ЩД 6 и ЩД 10 предназначены для дробления и сокращения проб горных пород и руд при их подготовке к аналитическим исследованиям.

Дробильно-сократительные агрегаты (ДСА) - оборудование лабораторного класса, которое применяется в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной и фармацевтической.

ОПИСАНИЕ УСТРОЙСТВА

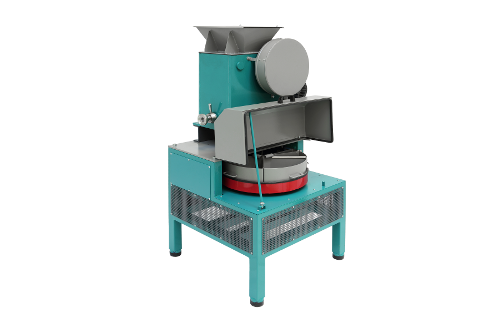

Агрегат ДСА на базе ЩД 10 состоит из трех частей: дробилки, сократителя и опоры с воронкой. Дробилка установлена на опоре, размещенной на верхней плите сократителя. Из зоны разгрузки дробилки материал поступает в пробоприемник сократителя через разгрузочную воронку опоры.

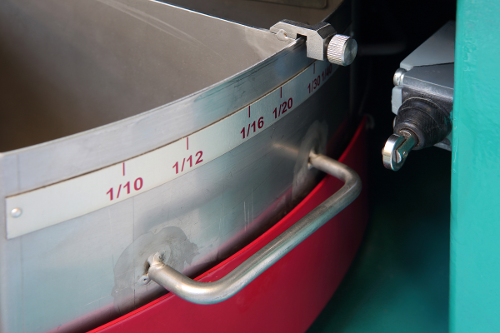

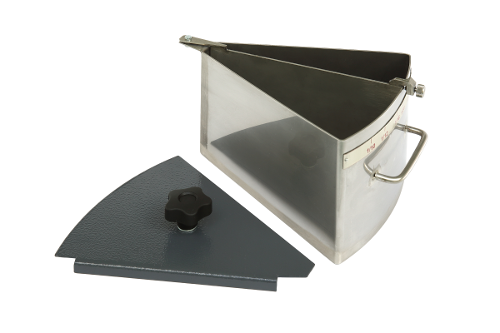

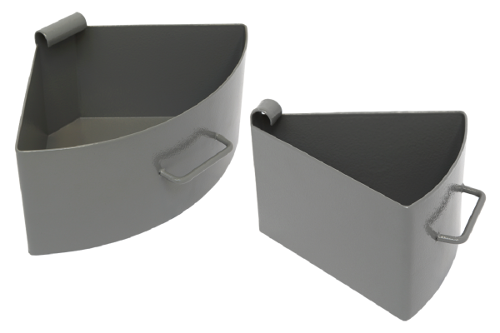

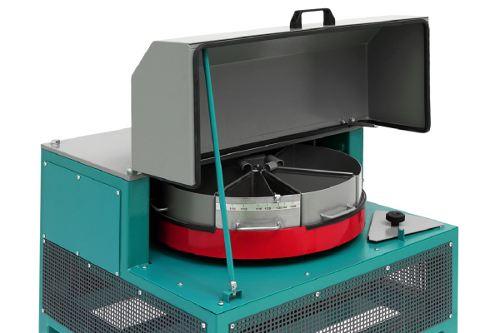

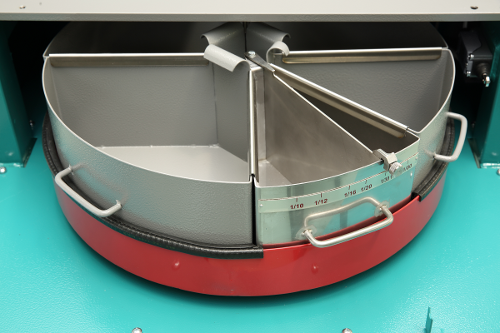

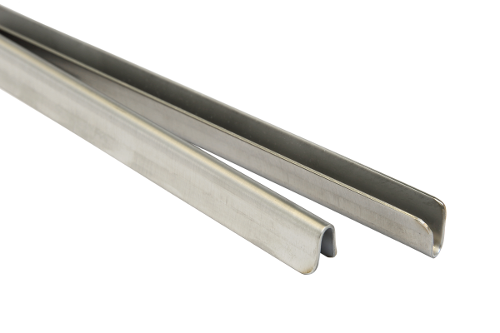

Сократитель состоит из пробосборника, пробоприемников (лотков), мотор-редуктора и вала. Мотор-редуктор передает вращение пробосборнику, в котором установлены пять съемных лотков. Три лотка имеют одинаковый объем - по 1/4 части исходной пробы. Два лотка имеют объем по 1/8 части исходной пробы, при этом в одном из них установлен отсекатель, который делит его на две доли, обеспечивая сокращение пробы от 1/8 до 1/80. Регулируемый лоток изготавливается из нержавеющей стали. Лотки соединяются через защелки, что повышает представительность сокращенной пробы.

Принцип работы

Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку попадает в пробоприемники сократителя. Так как скорость вращения пробосборника постоянна, проба распределяется по лоткам пропорционально их объему.
