ДРА дробильно-рассеивающий агрегат

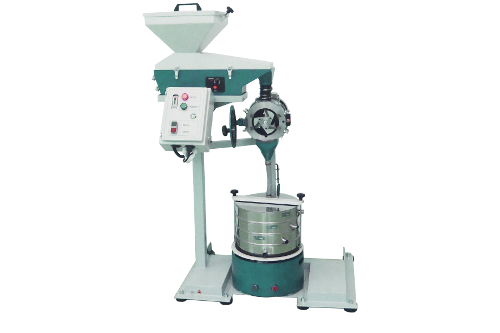

Дробильно-рассеивающий агрегат (ДРА) предназначен для измельчения различных материалов на Мельнице роторной ножевой РМ 120 с непрерывной регулируемой подачей и последующим рассевом на ситах ГР 30.

Примеры применения
Волокнистые материалы, пластмассы, полимеры, медицинские и фармацевтические препараты, материалы растительного происхождения, пищевые добавки, корма.

ОПИСАНИЕ УСТРОЙСТВА

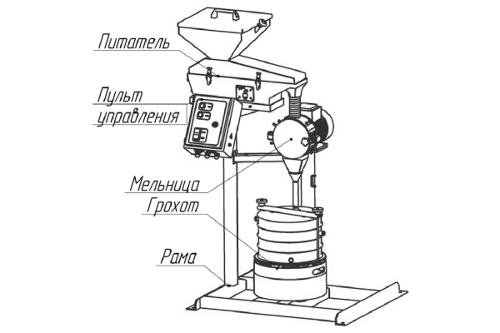

В состав установки входят: Роторная мельница РМ 120, питатель вибрационный, Грохот ГР 30, рама и пульт управления.

Устройство и принципы действия составляющих установки описаны в соответствующих разделах сайта.

Принцип работы

Измельчаемый материал подается с лотка питателя через патрубок и гибкий гофрированный шланг в камеру дробления. Измельчение (резание) материала происходит при попадании частиц между ножами корпуса и ротора. Измельченный материал проходит сквозь отверстия разгрузочной решетки и разгружается на верхнее сито грохота. Частицы материала, подпрыгивая, перемещаются по спирали - от центра к периферии сита. Возвратно-поступательный винтовой характер колебаний платформы обеспечивает спиралевидную траекторию движения частиц по просеивающей поверхности. Длина такой траектории значительно превышает диаметр сита, что обеспечивает эффективный рассев. Частицы крупностью менее отверстий в просеивающей поверхности просыпаются на сито, расположенное ниже, а более крупные - доходят до периферии сита и направляются отбойником к отверстию в обечайке. Далее крупные частицы материала разгружаются через разгрузочный патрубок в приемную емкость. Аналогичным образом происходит рассев частиц материала на следующем сите. Частицы, прошедшие через нижнее сито, поступают в поддон и выводятся через разгрузочную воронку (патрубок) поддона.

АО « Горные машины» предлагает приобрести дробильно-делительные, дробильно-рассеивающие и дробильно-сократительные агрегаты по цене производителя. Поможем подобрать нужное Вам лабораторное оборудование. Вопросы о подборе и приобретении агрегатов ждем по телефонам (391) 290-15-55, 290-15-01 и по почте gm@aogm.ru.
