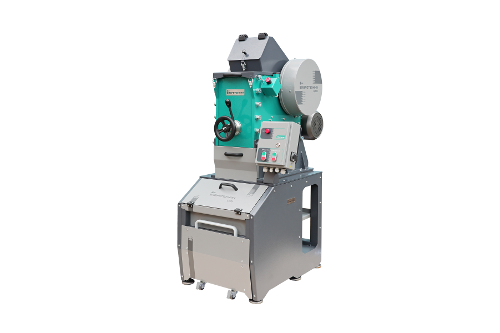

ДСА на базе ЩД15 дробильно-сократительный агрегат

ОПИСАНИЕ УСТРОЙСТВА

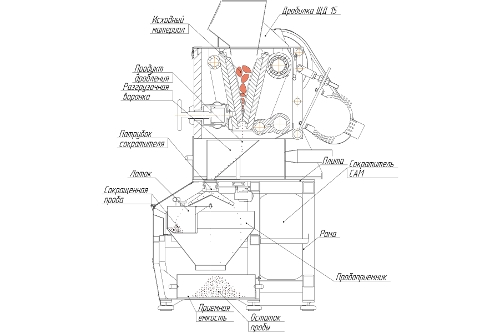

Агрегат САМ с ЩД 15 состоит из двух частей:

Дробилки щековой ЩД 15 и Сократителя САМ. На плите сократителя установлена ЩД 15 и ее зона разгрузки замыкается разгрузочной воронкой, через которую материал попадает во вращающийся патрубок сократителя.

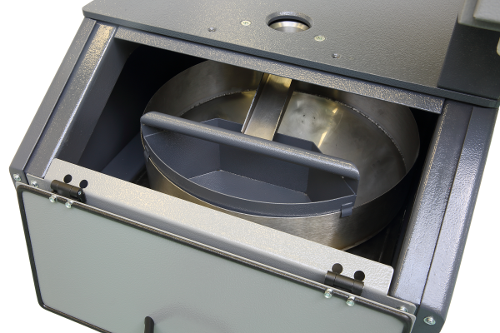

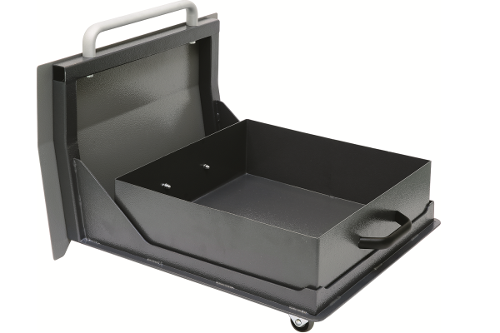

Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство выгрузки остатков пробы.

Принцип работы

Загруженная в бункер проба измельчается в дробилке, после чего через разгрузочную воронку поступает на вращающийся патрубок сократителя, из которого разгружается в лотки или пробоприемник. Проба из пробоприемника разгружается в приемную емкость. После окончания процессов дробления и сокращения крышка сократителя может быть открыта и лотки с сокращенной пробой извлечены.

Так как скорость вращения патрубка постоянна, проба распределяется по лоткам пропорционально занимаемой ими площади, а остаток пробы разгружается в пробоприемник.

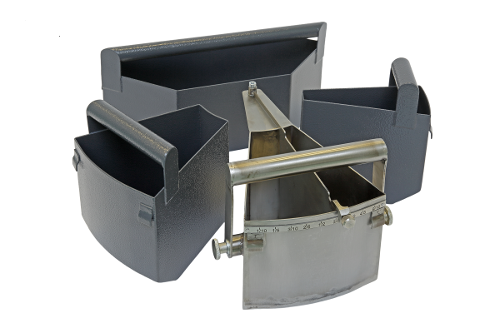

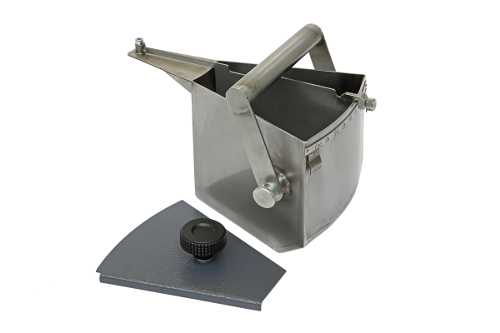

В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.
