А 12Р анализатор ситовой

ОПИСАНИЕ УСТРОЙСТВА

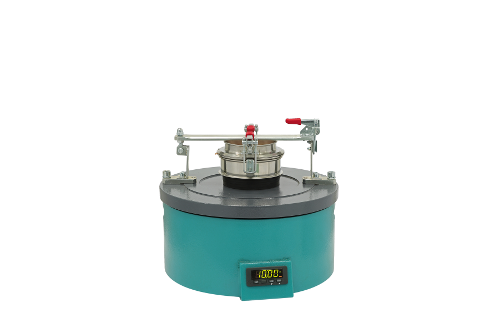

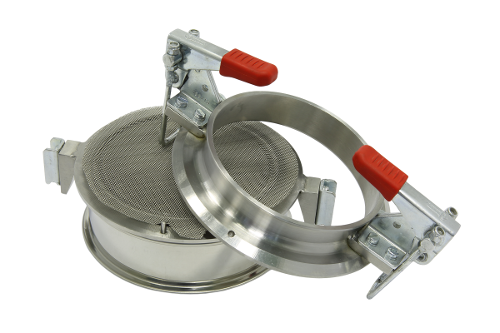

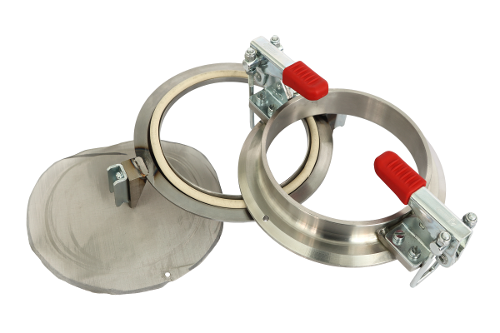

В состав анализатора входят: вибропривод, разборное сито, поддон и устройство крепления сита.

Устройство и принцип действия вибропривода описаны в соответствующем разделе страницы «Виброприводы».

ПОРЯДОК РАБОТЫ

Материал, подлежащий рассеву, загружается на сито, после чего сито с поддоном фиксируется на платформе вибропривода с помощью УКС. При включении анализатора в сеть вибропривод сообщает закрепленному на платформе ситу возвратно-поступательные винтовые колебания, что обеспечивает спиралевидную траекторию движения частицы по просеивающей поверхности - от центра к периферии сита. При этом путь, проходимый частицами, значительно превышает диаметр сита, что повышает эффективность рассева. Частота колебаний равна частоте вращения электродвигателей, а амплитуда колебаний постоянна.

Частицы крупностью больше  отверстий в просеивающем элементе сита (надрешетный  продукт) остаются на сите,  а менее крупные (подрешетный продукт) - просыпаются на поддон.
