Грохоты вибрационные (виброгрохоты) предназначены для непрерывного сухого рассева сыпучих материалов по различным классам крупности частиц. Грохот вибрационный ГР 50 – оборудование промышленного класса, применяемое в различных отраслях промышленности, в том числе: горнодобывающей, металлургической, строительной, химической, фармацевтической и пищевой.
ОПИСАНИЕ УСТРОЙСТВА
В состав грохота входят: вибропривод и просеивающая часть, состоящая из комплекта сит, поддона и крышки, а также устройство крепления сит (УКС).
Устройство виброприводов описано в соответствующих разделах страниц сайта.

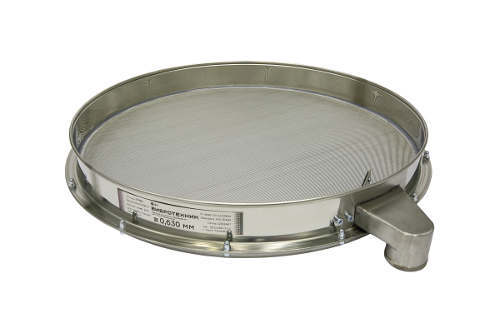

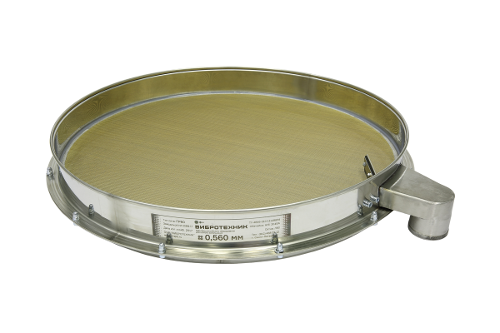

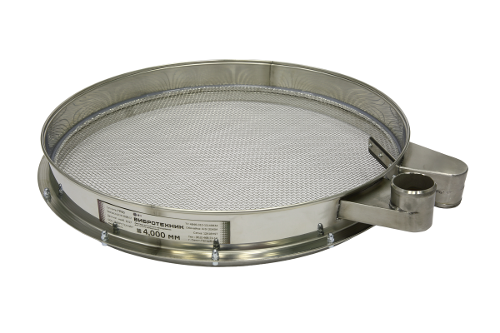

Просеивающая часть устанавливается на платформу вибропривода и фиксируется на ней с помощью устройства крепления сит. Сита ГР 50 состоят из верхней и нижней обечаек, между которыми закреплены просеивающие элементы, выполненные из металлотканой сетки или перфорированного листа.

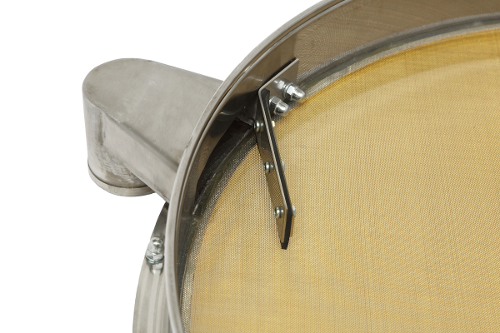

Для разгрузки надрешетного продукта в обечайке сита предусмотрено окно, а c ее наружной стороны закреплен разгрузочный патрубок. Для направления потока материала в окно, внутри сита смонтирован отбойник.
Принцип работы
Рассев материала выполняется с помощью одного или нескольких сит грохота, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются условиями технологической задачи.

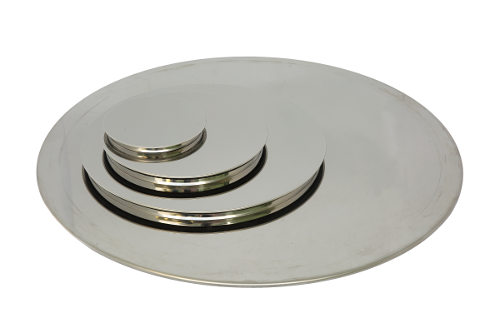

Колонна сит грохота может быть укомплектована промежуточными поддонами для установки нескольких комплектов сит грохота в одной колонне.

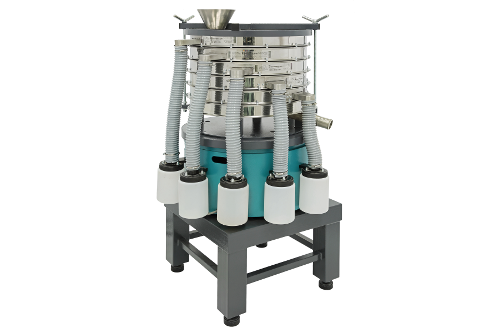

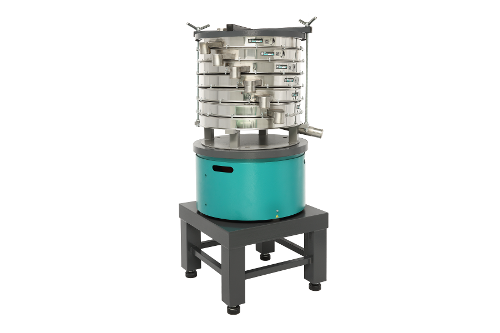

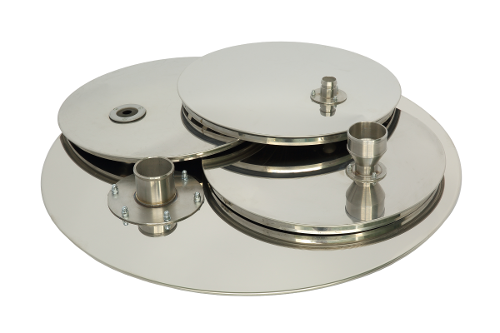

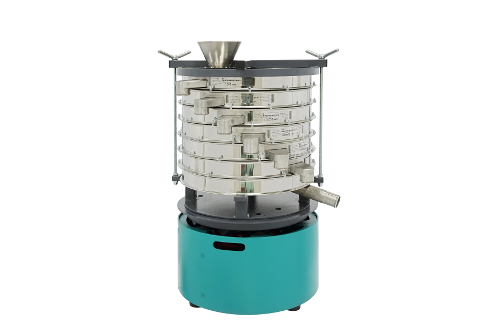

Подлежащий просеиванию материал подается через воронку, патрубок или мембрану крышки на верхнее сито грохота. Комплект сит грохота с крышкой устанавливается в поддон, после чего ему сообщаются колебания с использованием Вибропривода ВП 50. Использование вибропривода позволяет повысить производительность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.
Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется; частицы размером более отверстий – перемещаются по поверхности просеивающего элемента и за счет отбойника попадают в патрубок и разгружаются с сита в приемные емкости. В результате материал распределяется в приемных емкостях в соответствии с фракционным составом.
В компании АО "Горные машины" вы можете купить грохоты виброционные из наличия и на заказ! Вопросы о подборе и приобретении лабороторного оборудования ждем по телефонам (391) 290-15-55, 290-15-01 и по почте gm@aogm.ru.
| Общие характеристики | |
|---|---|
| Количество сит: | 8 |
| Амплитуда колебаний: | 2 - 4 |
| Частота колебаний: | 1500 |
| Масса: | 103 |
| Напряжение питания: | 220 / 380 |
| Длина, не более: | 690 |
| Ширина, не более: | 550 |
| Высота, не более: | 1100 |
| Привод: | ВП 50 |
| Диаметр: | 500 |
