ГР50 сито грохота

ОПИСАНИЕ УСТРОЙСТВА

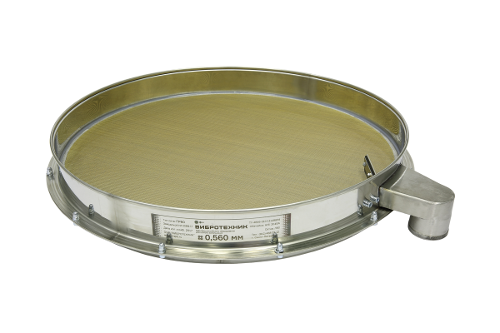

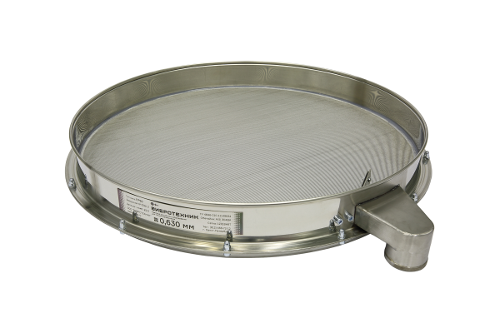

Сито лабораторное ГР50 состоит из верхней и нижней обечаек, решета в сборе, винта с шайбами и гайками, патрубка, отбойника и резинового уплотнительного кольца.

В месте крепления решета и на верхнем торце обечайки выполнены круговые буртики, обеспечивающие жесткость сита и размещен силиконовый уплотнитель, исключающий попадание материала между обечайкой и решетом.

На обечайке методом лазерной гравировки выполнен шильдик.

Резиновое уплотнительное кольцо, установленное в канавке решета, исключает возможность соударения торцов сит и обеспечивает плотность соединения сит между собой, с промежуточными кольцами, поддонами и крышками.

Сетка сита изготавливается из нержавеющей стали и латуни.

Перфорированное полотно сита изготавливается тремя различными способами:

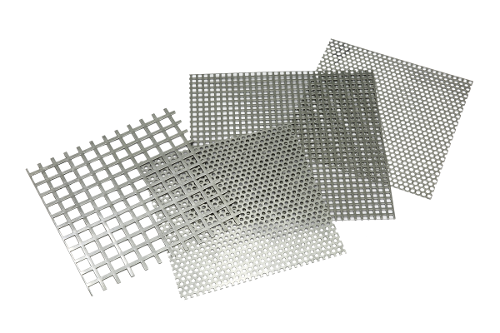

• из стандартного перфорированного полотна;

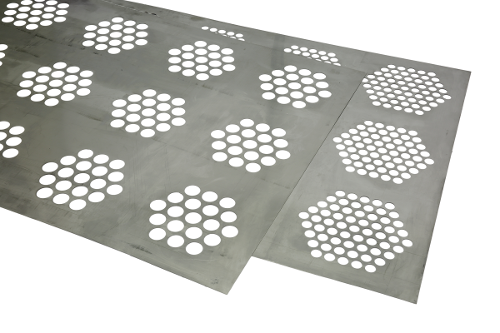

• из полотна с зонной перфорацией;

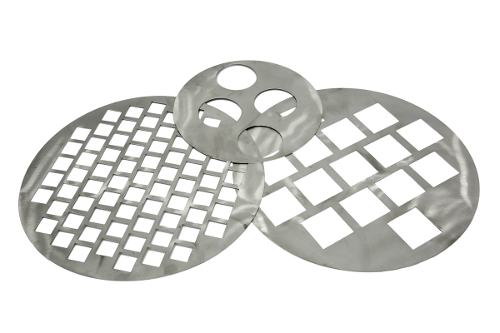

• методом лазерной резки.

ПОРЯДОК РАБОТЫ

Рассев материала выполняется с помощью одного или нескольких сит грохота, поддона и крышки. Количество сит, а также размеры ячейки сетки или размер и форма отверстий перфорированного полотна определяются поставленной задачей.

Подлежащий просеиванию материал засыпается в верхнее сито грохота, которое закрывается крышкой. Комплект сит грохота устанавливается в поддон, после чего ему сообщаются колебания с использованием Вибропривода ВП 50. Использование вибропривода позволяет повысить производительность и эффективность рассева за счет высокочастотных возвратно-поступательных винтовых колебаний платформы, на которой закреплен комплект сит.

Частицы материала размером менее величины отверстий в просеивающей поверхности верхнего сита просыпаются через нее и попадают на следующее сито, где цикл повторяется; частицы размером более отверстий – перемещаются по поверхности просеивающего элемента и за счет отбойника попадают в патрубок и разгружаются с сита в приемные емкости. В результате материал распределяется в приемных емкостях в соответствии с фракционным составом.
