САМ с ПГ1 сократительные агрегат с питателем

ОПИСАНИЕ УСТРОЙСТВА

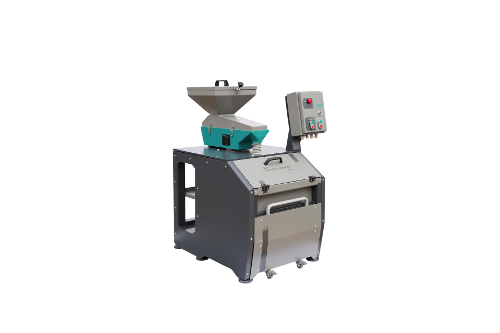

Агрегат САМ с ПГ состоит из двух частей: Питателя вибрационного ПГ и Сократителя САМ. На плите сократителя установлен ПГ, который соединен с сократителем фланцем, через который материал попадает во вращающийся патрубок сократителя.

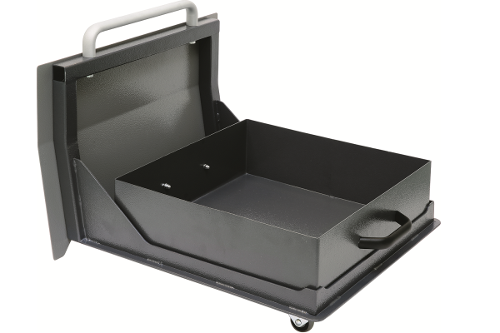

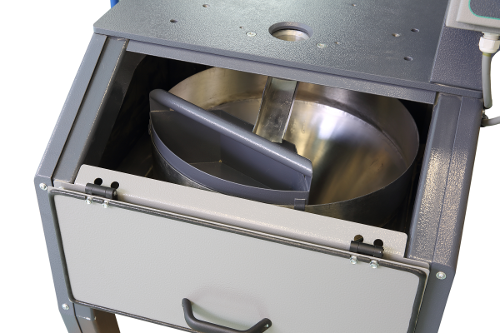

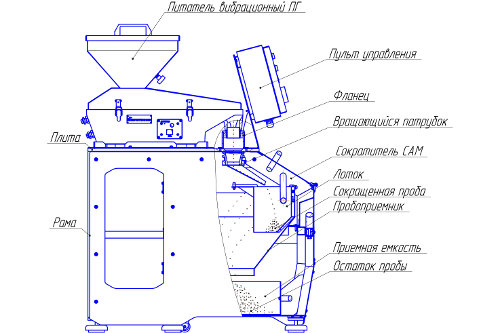

Сократитель состоит из рамы, плиты, мотор-редуктора, патрубка, лотков, пробоприемника и приемной емкости на выкатной тележке. Мотор-редуктор передает вращение патрубку, через который проба попадает в лотки и пробоприемник. Лотки предназначены для сбора сокращенной пробы, а из пробоприемника остатки пробы собираются в приемной емкости. Размещение приемной емкости на выкатной тележке обеспечивает удобство разгрузки остатков пробы.

Принцип работы

Загруженная в бункер проба равномерно подается с лотка питателя на вращающийся патрубок сократителя, из которого попадает в лотки или пробоприемник. Проба из пробоприемника разгружается в приемную емкость. После окончания процесса сокращения крышка сократителя может быть открыта и лотки с сокращенной пробой извлечены.

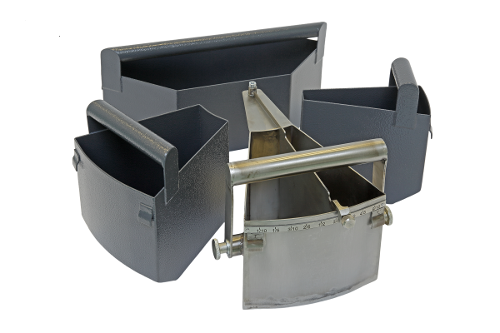

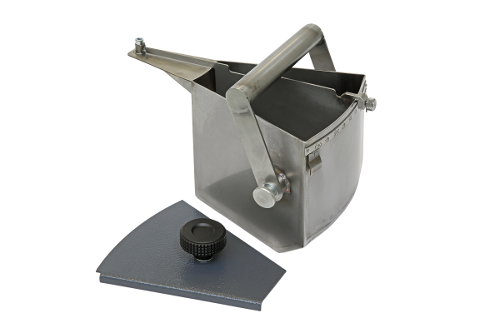

Так как скорость вращения патрубка постоянна, проба распределяется по пробоприемнику и лоткам пропорционально занимаемой ими площади. В пробоприемник можно установить один или несколько лотков в зависимости от решаемой технологической задачи.
