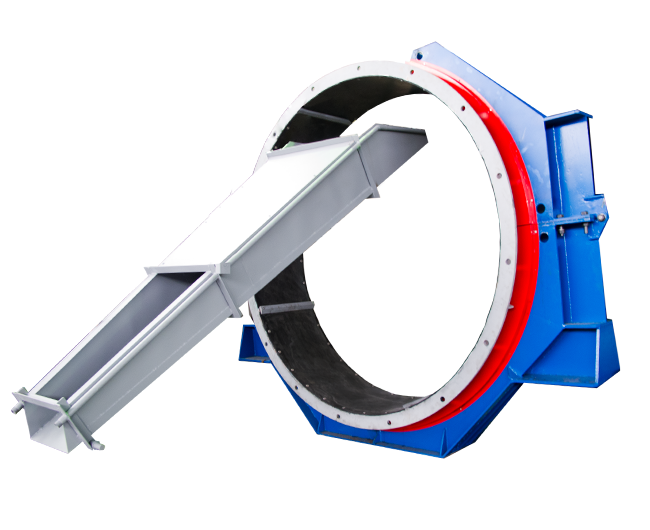

УМС сепаратор барабанный

Описание

Установки магнитной сепарации серии УМС (скрапоуловители) применяются для извлечения металлических фрагментов, попадающих в поток измельчённого продукта после шаровых, стержневых и мельниц полусамоизмельчения. Благодаря работе в автоматическом режиме оборудование эффективно исключает попадание железного скрапа в дальнейшие технологические процессы.

Назначение

Основная функция установок УМС — удаление из пульпы стальных включений (осколков мелющих тел), которые приводят к преждевременному износу оборудования и сбоям в работе производственных линий. Использование магнитных скрапоуловителей позволяет защитить транспортирующие системы, насосное и классификационное оборудование, а также снизить расходы на их обслуживание и ремонт.

Установка

УМС монтируются непосредственно на разгрузочные фланцы мельниц. При необходимости конструкция может дополняться барабанным грохотом (бутарой), который обеспечивает классификацию продукта, прошедшего магнитную очистку. Для защиты рабочих поверхностей от абразивного износа предусмотрена полиуретановая футеровка.

Принцип работы

Измельчённый продукт поступает во вращающийся барабан установки. Внутри корпуса расположена неподвижная магнитная система, состоящая из двух секций. Под действием магнитного поля сильномагнитные частицы притягиваются и удерживаются на поверхности барабана. При дальнейшем вращении они перемещаются за пределы зоны действия поля и автоматически сбрасываются в отдельный лоток с промывочными форсунками.
