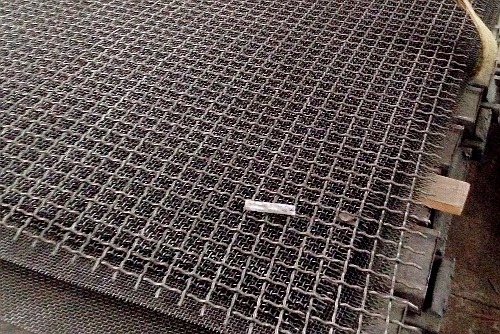

Сетка ГОСТ 3306-88 рифленая (канилированная) для грохотов

Сетка рифленая, канилированная ГОСТ 3306-88 предназаначена для оснащения грохотв и других установок, просеивающих каменный уголь, горючий сланец, кокс, руды цветных и черных металлов, агломерат, различные сыпучие строительные материалы.

По согласованию с заказчиком сетка изготавливается из углеродистой стали марок 45, 50, 55 либо из нержавеющей стали.

Рифленая сетка выпускается с квадратными или прямоугольными ячейками размером от 3 до 100 мм из проволоки диаметров от 1,2 до 12 мм. Сетка с прямоугольной ячейкой используется в случае, когда надо убрать лещадный материал вытянутой формы.

Сита выпускаются в картах шириной до 2000 мм, длиной до 6000 мм. Стандартные размеры карты: 1750 х 4500 (7,875 м²).

Какое сито для грохота выбрать?

Сетка частично рифленая с квадратными ячейками

Проволоки основы (без предварительного рифления) переплетаются с предварительно рифлеными проволоками утка.

За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка.

Размер ячейки в свету, мм – от 1,6 до 25,0. Диаметр проволоки или сторона квадрата, мм – от 0,9 до 4,5. Стальная термически необработанная низкоуглеродистая, термически обработанная углеродистая и высоколегированная (травленая) проволока. Сетка применяется для разделения сыпучих тел по крупности.

Сетка рифленая с квадратными ячейками

Расшифровка сетки СР40,0-5,0:

СР – сетка сложно-рифленая;

40,0 – размер ячейки в свету в миллиметрах;

5,0 – диаметр проволоки в миллиметрах.

Проволоки основы и утка имеют изгиб рифления в местах переплетения. За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка. Размер ячейки в свету, мм – от 4,0 до 25,0.

Диаметр проволоки или сторона квадрата, мм – от 1,6 до 6,0.

Стальная термически необработанная низкоуглеродистая, углеродистая, высоколегированная и высокомарганцовистая проволока.

Сетка применяется для разделения сыпучих тел по крупности.

Сетка сложно-рифленая с квадратными ячейками

Проволоки основы и утка имеют дополнительные изгибы рифления.

За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы или соседними проволоками утка.

Размер ячейки в свету, мм – от 20,0 до 100,0. Диаметр проволоки или сторона квадрата, мм – от 5,0 до 10,0. Стальная термически необработанная низкоуглеродистая, углеродистая и высокомарганцовистая проволока. Сетка применяется для разделения сыпучих тел по крупности.

Сетка частично рифленая с прямоугольными ячейками

Проволоки основы (без предварительного рифления) переплетаются с проволоками утка, имеющими изгибы рифления в местах переплетения.

За размер стороны ячейки сетки в свету принимается расстояние между соседними проволокими основы и соседними проволоками утка.

Между проволоками основы от 0,7 до 2,5; утка от 2,3 до 50,0. Диаметр проволоки или сторона квадрата, мм – от 0,5 до 1,8. Стальная термически необработанная и термически обработанная (черного отжига) низкоуглеродистая и термически обработанная высоколегированная (светлого отжига) проволока.

Сетка частично рифленая применяется для фильтрации жидкости. Сетка рифленая с прямоугольными ячейками.

Сетка рифленная с прямоугольными ячейками

Проволоки основы и утка имеют изгиб рифления в местах переплетения.

За размер стороны ячейки сетки в свету принимается расстояние между соседними проволоками основы и соседними проволоками утка.

Между проволоками основы от 12,0 до 70,0; утка от 6,0 до 9,0.

Диаметр проволоки или сторона квадрата, мм – от 2,2 до 3,5.

Стальная термически необработанная высоколегированная и углеродистая проволока.

Сетка применяется для классификации окатышей.

Сетка рифленая тканая с квадратными ячейками ГОСТ 3306-88 из стальной рифлёной, термически не обработанной проволоки (СТ 45), для просеивания нерудных строительных материалов, углей, руд черных и цветных металлов, кокса, агломерата, окатышей и др.

Размеры карты - стандартные - 1750 х 4500 мм. Под заказ - длина до 6000 мм, ширина 1000-2000 мм.

По желанию потребителя возможно изготовление сетки с другими размерами ячеек, изготовление прямоугольной или арфовидной ячейки и т.д.
